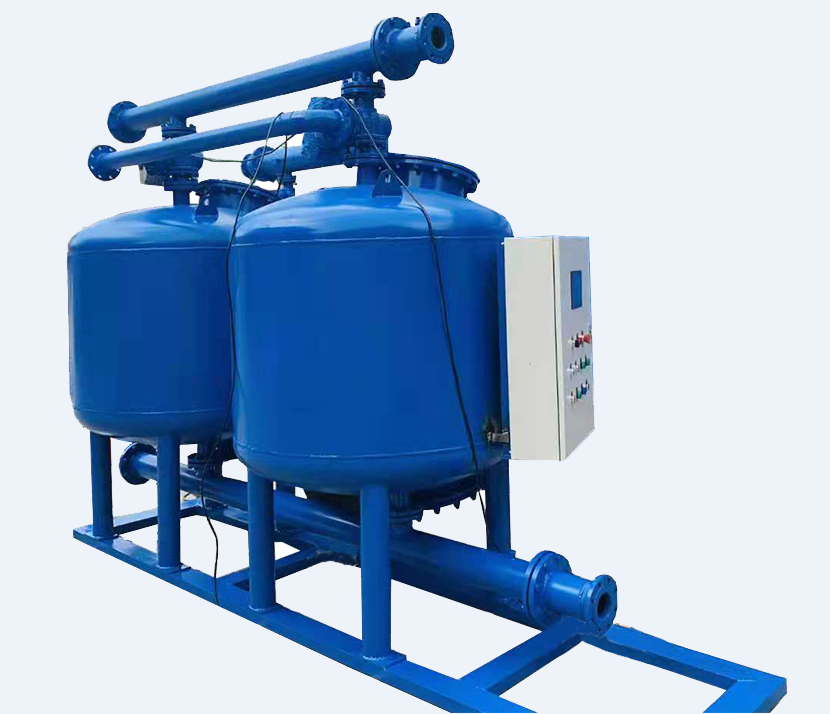

50m3淺層砂過濾器技術參數：每臺由兩個過濾罐組成，其中單個過濾罐流量25m3/h，總流量50m3/h。
進水水質SS≤50mg/L
出水水質： SS≤5mg/L
反洗耗水率： ≤1%
設備參數
型號 | YQQSC25 |
罐體直徑 mm | 25m3 |
進出水口管徑 mm | DN100 |
罐體材質 | 碳鋼 |
罐體防腐 | 噴涂環氧環氧樹脂 |
單臺過濾面積 m2 | 0.9 |
過濾速度 m/h | 20-35 |
單臺處理量 m3/h | 25m3/h |
工作壓力 MPa | 0.2-0.4 |
反沖洗強L/(s·m2) | 8-12 |
單罐反洗歷時 s | 60 |
反洗間隔時間 h | 4-8 |
反洗控制壓差 MPa | 0.08 |
濾料型式 | 石英砂 |
濾料粒徑 min./max. mm | 0.6-1.2 |
濾料厚度 mm | 600mm |
罐體凈重 t | 0.3 |
罐體運行重量 t | 3 |
注：以上參數為單臺罐體，每套配兩臺罐體，總處理量50m3/h
淺層砂過濾器反洗控制方式：時間（設定的反洗周期）、壓差控制（進出水口壓力差達到設定值）、手動控制（就地手動控制進行反洗、也可配遠程控制進行反洗）。這三種控制方式可以同時存在、哪個控制方式先到達設定值、都可開啟反洗狀態。
供貨范圍
序號 | 名稱 | 規格 | 數量 | 材質 | 備注 |
1 | 進水總管 | DN100 | 1根 | 碳鋼防腐 | 帶配對法蘭和緊固件 |
2 | 出水總管 | DN100 | 1根 | 碳鋼防腐 | 帶配對法蘭和緊固件 |
3 | 排污管 | DN80 | 1根 | 碳鋼防腐 | 帶配對法蘭和緊固件 |
4 | 濾罐筒體 | φ1000mm | 2個 | 碳鋼防腐 | 環氧樹脂油漆 |
5 | 布水器 | 布水網板 | 2套 | 碳鋼復合304 | |
6 | 集水器 | 水帽 | 2套 | 工程塑料 | |
7 | 兩位三通排污閥 | 電磁隔膜閥 | 4套 | ||
配套電磁閥 | 2套 | ||||
8 | 濾料 | 濾層0.6-1.2mm
| 1.5t | 石英砂 | |
9 | 壓差開關 | FSD35T | 1件 | 銅 | |
10 | 壓力表 | φ60 | 2塊 | ||
11 | 排氣閥 | 1件 | 銅 | ||
12 | 控制系統 | 1套 | 不銹鋼控制柜 | ||
Plc | S7-200 | 1套 | 西門子 | ||
觸摸屏 | 7寸 | 1套 | |||
13 | 配件 | 1套 |
設計標準
產品的設計、制造、檢驗、試驗等符合現行使用的有關國家標準和部頒標準以及有關的法規要求，且為全新產品。
GB50050－2007 工業循環冷卻水處理設計規范
HG/T20690-2000 化工企業循環冷卻水處理設計規定
JB/T2932-1999 水處理設備制造技術條件
CJ/T 43-2005 水處理用砂濾料
GB/T 9112-2000 鋼制管法蘭類型與參數
GB/T 9119-2000 平面、突面板式平焊鋼制管法蘭
GB/T 9124-2000 鋼制管法蘭 技術條件
