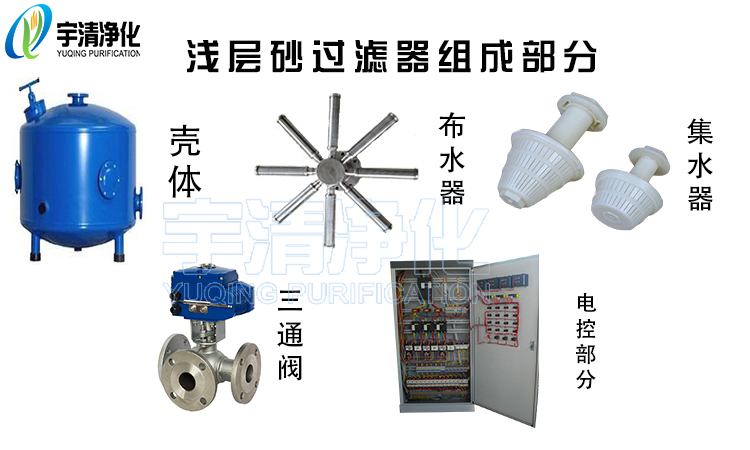

淺層砂過濾器結構有很多部分組成，充分了解淺層砂過濾器結構可以幫助您更好了解該設備。下文將詳細介紹。

1、殼體：使用碳素鋼作為一般材料，對內，外表面進行油漆，油漆環氧樹脂，靜電噴涂粉，襯里橡膠等處理。外殼直徑范圍為φ800-φ3200mm。直徑越大流量越大。

2、管道：將多個淺層砂過濾器罐子連接到系統，主要由排污管道、進水管道、出水管道構成。

3、三通閥：三通閥通常是電磁隔膜閥，電動三通球閥，電磁氣動閥（需要外部氣源，不經常使用）。

4、布水器：材質不銹鋼，碳鋼，聚酰胺（尼龍），聚丙烯等。其作用是將水均勻分配在過濾介質上，允許過濾介質水平穩定地通過。同樣，在反洗過程中，塊狀過濾器可防止水在洗滌過程中流出。有兩種常見的結構，星形集水器和水盤。

5、集水器：使用聚丙烯或不銹鋼過濾器時，在過濾過程中將過濾后的水從系統中排出，并阻塞了過濾器材料和雜質。

6、控制系統：通常它由電氣控制面板，PLC，觸摸屏和電纜等設備組成。 （如果需要控制成本，則可以由太極控制器控制。）

7、濾料：濾料常用石英砂或海砂，也可根據處理工藝使用活性炭，錳砂等濾料
